Rupteur thermique Isotec RT+ ITI 01.03.05
Ajouter à ma wishlistLa RE2020 fait suite à la RT2012, prévue par le Grenelle de l’environnement, destinée à diviser par 3 la consommation énergétique des nouvelles constructions, soit 50 kWh/m² par an maximum. Pour produire plus d’énergie qu’il n’en consomme, le logement RE2020 doit réduire le plus possible ses besoins énergétiques. Cela passe notamment par un meilleur traitement des ponts thermiques pour lesquels le rupteur ISOTEC RT+ ITI joue un rôle clé.
Le nouveau rupteur Isotec RT+ ITI avec son nouvel isolant en laine minérale de 80 mm respecte les réglementations en vigueur les plus exigeantes.
Il est titulaire de l’AT 3.1/16-878_V2 qui garantit le respect des normes en matière de :
- Sécurité incendie
- Réglementation acoustique
- Performances thermiques
- Stabilité
- Dilatation thermique de la façade
- Barres en acier inoxydable continues : fiables à 100% en acier inoxydable sur toute la longueur
- Lorsque les balcons sont stockés verticalement ou empilés, il n'y a pas de risque de tâches de rouille sur les éléments architectoniques
- L'usage de l'isolation en laine de roche assure une très grande résistance au feu
- L'Isotec transmet les efforts provenant des éléments en porte-à-faux comme les balcons, corniches, acrotères, etc
- L'Isotec a été conçu pour supporter les efforts de cisaillement et, ou , de flexion
- N'importe quel projet traditionnel peut donc être réalisé avec un élément Isotec
- Renforcés par des plaques de montage en inox qui leur confèrent une grande robustesse pendant le transport et le montage sur chantier
L'Isotec est un élément stable et robuste de par sa constitution. Il est, de ce fait, très résistant et supporte très bien les conditions de transport et de manipulation sur chantier. Composé de laine minérale, il offre une résistance au feu supérieure à 90 minutes. Les goujons de compression offrent une sécurité complémentaire quant à leur ancrage dans les deux éléments béton.

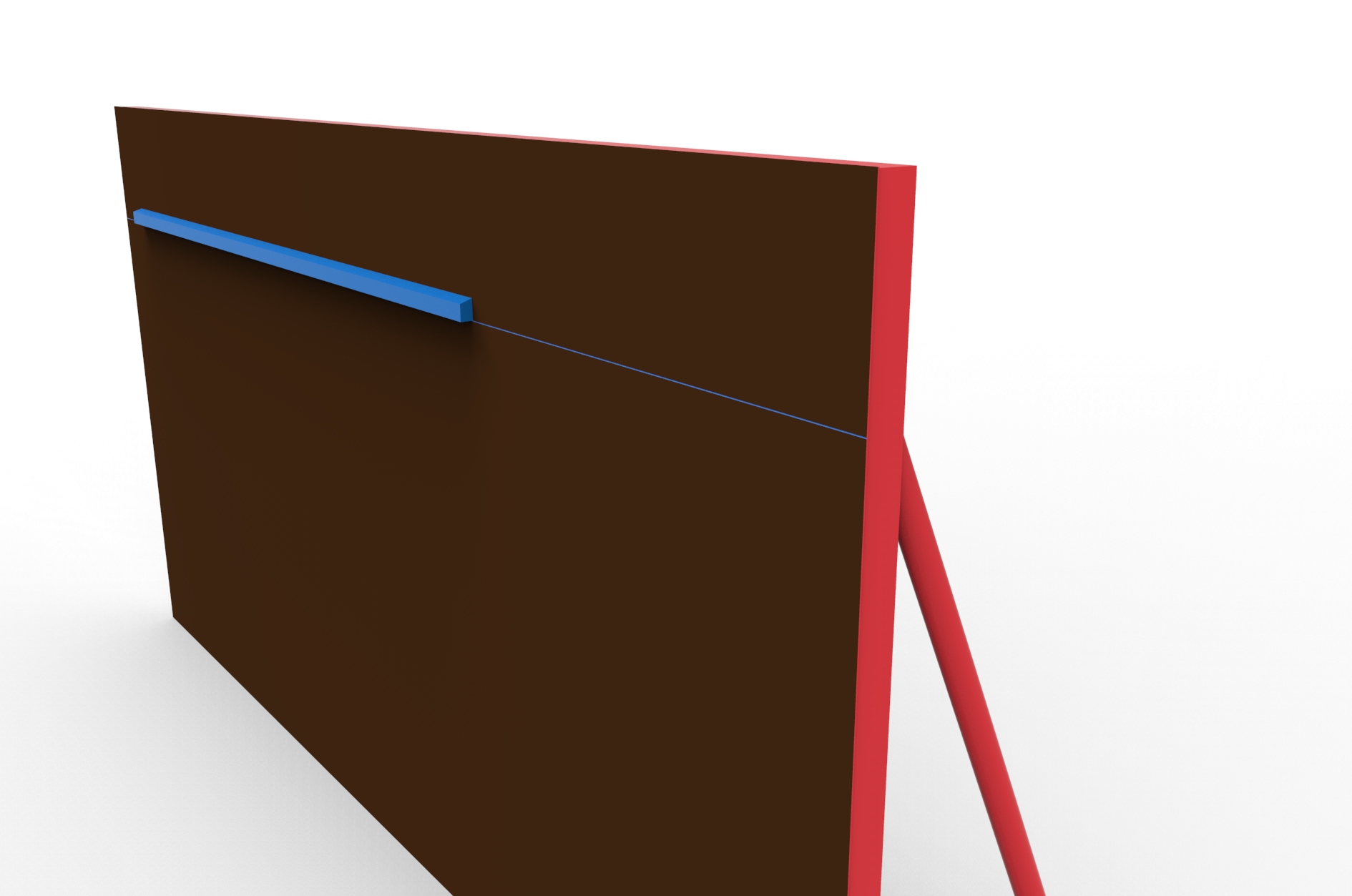

1. Tracer et positionner la règle d'arase
2. Positionner la nappe de treillis intérieure et découper le TS à l'endroit des aimants des caissons
3. Placer les caissons Modula en respectant le plan de pose des Isotec RT+, placer la seconde nappe de treillis
4. Bétonnage jusqu'en sous face du coffre
5. Boucher les espaces entre coffres. Couler le becquet derrière le Modula
6. Décoffrage
7. Retrait des coffres par le dessus
8. Pose du coffrage de plancher ou des prédalles
9. Pose des Isotec RT+
10. Ferraillage du plancher (ajouter les armatures complémentaires pour l'Isotec RT+)
11. Bétonnage de la dalle et de la rive
1. Modèle VI : Isolation intérieure, reprise d'effort tranchant
2. Modèle VIP : Isolation intérieure, reprise d'effort tranchant mais dans le cas d'utilisation de prédalles
3. MVI : Isolation intérieure, reprise d'effort tranchant et de moment fléchissant

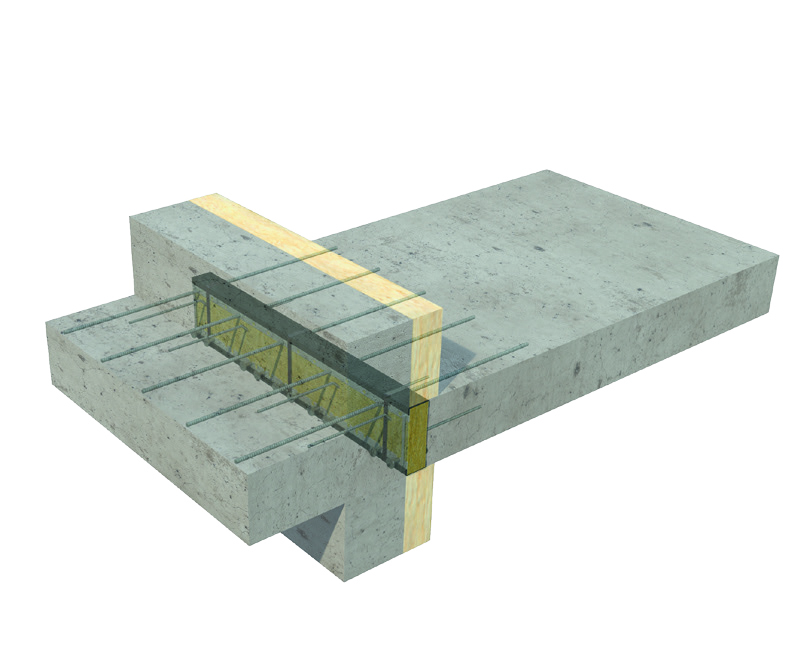

4. MVE : Isolation extérieure, reprise d'effort tranchant et de moment fléchissant
5. MVEA : Isolation extérieure, liaison pour la réalisation d'acrotères
Nous réalisons tous les éléments sur mesure à Ternat en Belgique et sommes à même de trouver des solutions à toute application spéciale.
