Stonefix draagankers 02.02.01
Toevoegen aan mijn verlanglijstStonefix verankeringssystemen worden toegepast als constructieve bevestiging van een gevelbekleding in natuursteen. De natuursteen bekledingsplaten kunnen op deskundige wijze aan de dragende structuur van het gebouw bevestigd worden met Stonefix draag- en windankers, bestaande uit massief roestvast staal. Of het nu kalksteen, graniet of marmer betreft, dergelijke decoratieve elementen dragen toe tot de elegante uitstraling van een project en versterken de waarde en kwaliteit van het gebouw. De verankeringen mogen nooit het bijzondere karakter van een gevel beïnvloeden.
- Constructief veilig en verantwoord verankeringssysteem voor gevelplaten
- Minimaal contact tussen de verankeringen en de dragende structuur, waardoor de koudebrug wordt geminimaliseerd
- Mechanisch of chemisch te bevestigen in beton en vol metselwerk
- Duurzaam door uitvoering in massief roestvast staal
- Regeling in drie richtingen: verticaal, horizontaal en in de diepte
- Onzichtbare bevestigingen
- Dezelfde ankers zijn toepasbaar in zowel horizontale als verticale voegen
Standaard heeft men 4 Stonefix ankers per plaat nodig, 2 dragende ankers om het gewicht van de plaat op te nemen en 2 windankers die er voor zorgen dat de plaat niet kantelt onder invloed van horizontale krachten. Dragende ankers kunnen ook als windanker fungeren voor de onderliggende plaat.

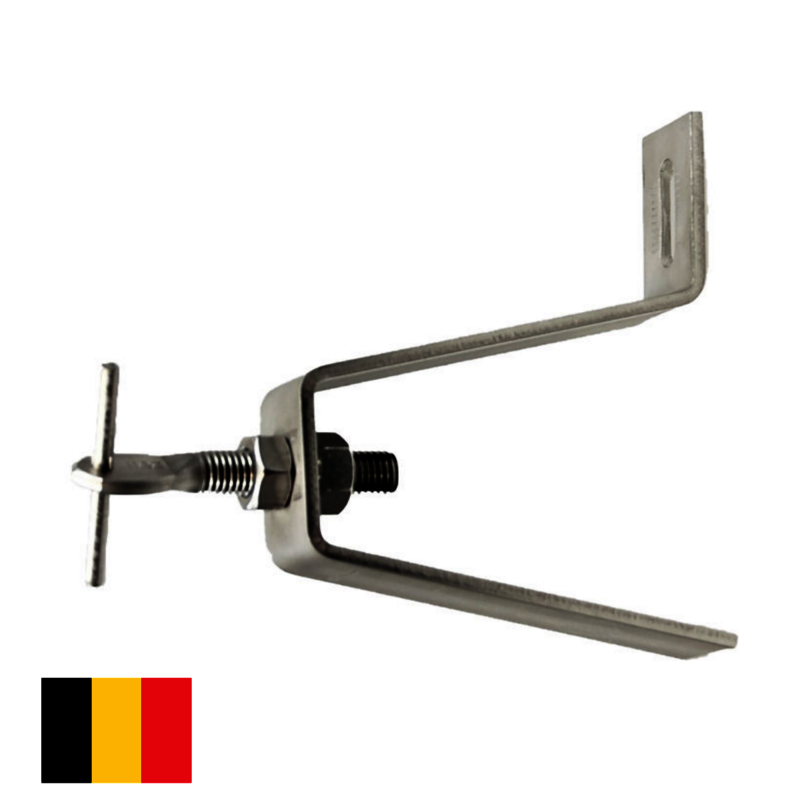

1. Het zadel, bestaand uit een geplooid plat van RVS, zorgt voor de verankering aan de draagstructuur. De hoogte H wordt bepaald in functie van de spouw tussen draagstructuur en gevelplaat.
2. Het zadelanker is voorzien van een gat om een draadstang in aan te brengen. De draadstang wordt vastgezet met een moer en een tegenmoer.
1. plafondankers
Voor de bevestiging van plafondpanelen in natuursteen, bestaat er een Stonefix-uitvoering voorzien van een U-profiel. Dit profiel wordt bevestigd aan de onderzijde van een betonvloer of balk met een uitzetbare bout. Een draadstang met plat, stift en mof laat toe om natuursteenpanelen op om het even welke afstand onder het plafond of de balk te bevestigen.
2. Grote spouwen
Draagankers voor grote spouwen groter dan 20 cm zijn mogelijk. Deze vereisen een speciale studie en worden projectmatig geproduceerd.
3. Retours
Retours worden vaak aangelijmd, maar kunnen ook met een driehoekige steunplaat verbonden worden met de hoofdnatuursteenplaat.
4. Enkele houder met stiften
Ter plaatse van een retour aan een raam of de smalle zijde van een kolom, komt het vaak voor dat er slechts 1 anker onder en boven de natuursteenplaat aangebracht kan worden. Er wordt dan een bijkomende verbinding voorzien naar een andere plaat, om het draaien van de plaat rond haar as te voorkomen.
