Système de flasque HSI 150 DFK 05.09.04
Ajouter à ma wishlistPièce pouvant être placée sur un support existant. La flasque HSI 150-DFK peut être combinée avec tous les types de couvercles.
La flasque est composée d’une partie en polyamide renforcée de fibre de verre avec un niveau à bulle intégré, d’un joint EPDM reprenant les irrégularités du support et des fixations mécaniques.
Il est impératif de mettre un cordon de masse d’étanchéité dans la gorge prévue à cet effet dans le joint EPDM.
- Se combine avec tous les systèmes de couvercles
- Se place sur des constructions existantes
- Convient pour des murs en maçonnerie en se fixant sur l'étanchéité
De nombreuses combinaisons sont possibles avec les systèmes HSI. En exposant votre cas de figure à notre délégué technico-commercial, il sera à même de vous conseiller au mieux dans votre démarche.
1. Masse d'étanchéité élastique pour l'égalisation de la surface du mur en combinaison avec des flasque à cheviller HSI 150-DFK.
2. Couvercles
Veuillez vous référer à la section couvercles
3. Entretoises
Lorsque l'on doit raccorder des tuyaux de grosse secion (diamètre 160, ou le système KES), il est indispensable d'utiliser les entretoises entre les éléments HSI pour permettre le montage ultérieur des accessoires.
4. HSI 150-DG
Le système HSI 150-DG est composé d'un anneau d'étanchéité HRK ainsi que d'un anneau d'adaptation. Il n'est pas possible de placer un anneau d'étanchéité HRK sans l'anneau d'adaptation car les diamètres ne correspondent pas. Il est possible de commander le système HSI 150-DG complet, mais si vous possédez déja des anneaux HRK, il est également possible de vous fournir des anneaux d'adaptation séparément.
1. Couvercle multi-trou pour passage de câble
En fonction du diamètre de passage HSI que l'on utilise (HSI 90 ou HSI 150), différents couvercles sont disponibles.
Tous les couvercles sont disponiles avec des manchons étanches rétractables à chaud (standard) ou rétractable à froid.
Pour le HSI 150, il existe 3 couvercles pour respectivement 1, 3 ou 7 passages de diamètres 25-78 mm, 22-56 mm ou 12-31 mm

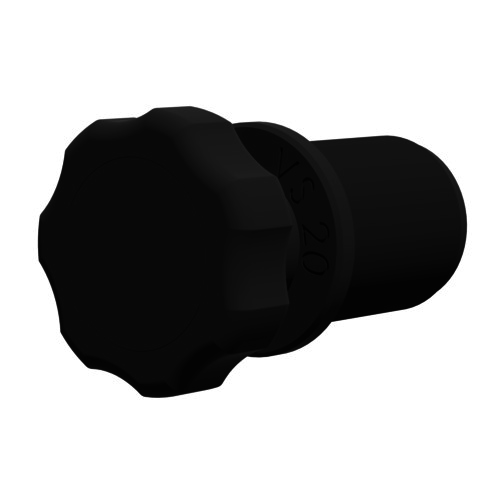

2. Obturateur
Lorsque tous les passages dans le couvercle ne sont pas utilisés, il est possible de boucher les trous à l'aide d'obturateurs
3. Ruban de centrage
Le ruban de centrage permet à l'utilisateur de centrer le câble dans le passage de manière à ne pas blesser le câble ainsi que d'optimiser l'étanchéité du manchon thermo-rétractable ou rétractable à froid.
4. Système Segmento
Veuillez vous référer à la page dédiée au système Segmento
5. Couvercle pour raccord de gaine lisse
Avec ce couverle, vous pouvez raccorder des gaines passe câble lisses.
1. Pour enlever l'étiquette, chauffer légèrement la face du passage HSI
2. Enlever l'étiquette
3. Ouvrir l'obturateur à l'aide de la clé ad-hoc
4. Nettoyer les bords de la boites HSI
5. Emboiter le couvercle choisi
6. Serrer manuellement le couvercle
7. Ensuite utiliser le clé pour optimiser le serrage
8. Serrer jusqu'au signal
9. Nettoyer les cables
10. Il est important de nettoyer une longueur suffisante pour permettre au manchon thermo-rétractable de bien adhérer
11. Placer les cordons de centrage en partie inférieure des câbles
12. Les cordons de centrages évitent de blesser les câbles ainsi que le manchon
13. Chauffer les manchons thermo-rétractables en commançant par les côté couvercle
14. Ensuite thermo-souder le manchon sur le câble
15. Le bonne mise en oeuvre vous assure une étanchéité optimale
