Appui de glissement en néoprène type GE 07.04.01
Ajouter à ma wishlistType GE est un appuis non fretté de glissement en plot élastomère avec couche de glissement téflon.

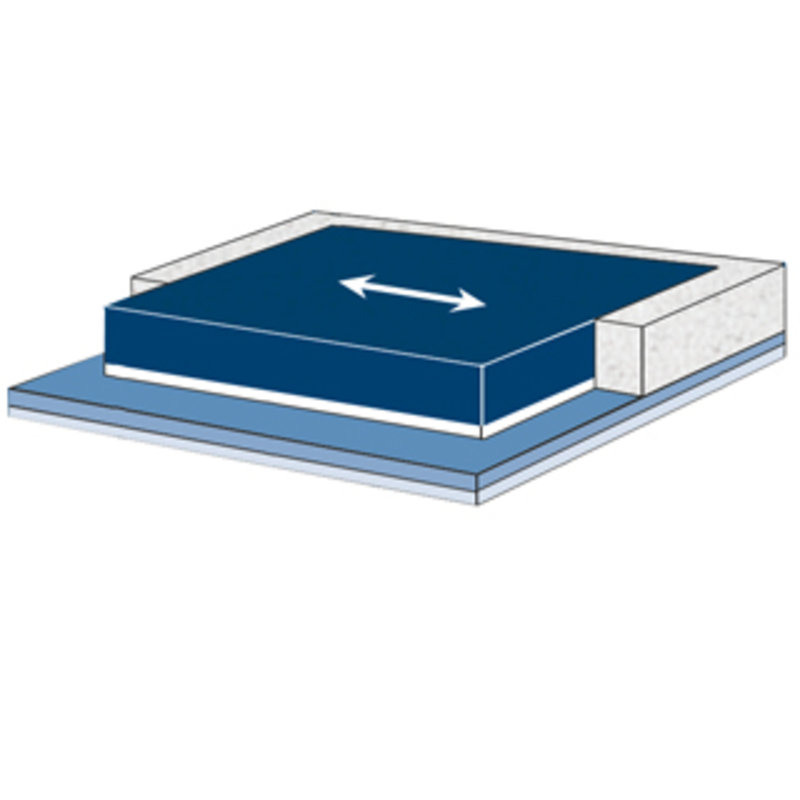

Les déplacements horizontaux de la structure sont repris par déformation de l'appui lui-même. Il en résulte une force de rappel horizontale. L'effort horizontal est limité et indépendant du coefficient de glissement de l'appui.
L'appuis de glissement GE assure une dilatation libre avec réduction de la réaction horizontale.
- Evite les efforts importants dans les structures dûs aux dilatations
- Livré à dimension
Nous n'avons pas encore d'avis sur ce produit
/Reprise de charges verticales
/Permettre une rotation δ sans créer des tensions à l’extérieur du noyau
/Autoriser un déplacement horizontal limité
La version courante autorise un glissement de 20 mm avec un coefficient de glissement μ = 0.10.
Sur un plot en élastomère N (1) de 10, 15 ,20 ou 25mm, une couche de teflon (2) est vulcanisée.
La feuille de téflon glisse sur une plaque de glissement en acétal (3). La plaque en acétal fait 2mm et est protégée par une feuille d’élastomère de 2mm (5). L’ensemble est entouré par une mousse polystyrène (4) qui crée ainsi la chambre de dilatation.
Les appuis doivent être positionnés sur les corbeaux béton à au moins 30mm de tous les bords des éléments béton supportant ou supportés. Il faut également tenir compte de la largeur nominale du joint de dilatation.
Exemple de positionnement optimal dans un cas de joint de dilatation de 20mm.
